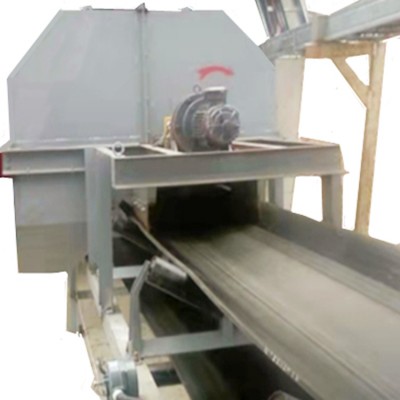

皮帶中部取樣機（刮板式采樣器），采樣頭形式為刮板式，確保全斷面截取物料流，用來從輸送皮帶上的移動物料流中采取散裝物料樣品的設備。有刮板式采樣頭（扇形切割器），驅動裝置、位置檢測裝置和帶防塵罩的鋼結構件組成，采樣頭有不銹鋼組成，并配有平衡塊，壯在鋼結構上。它由馬達通過減速機驅動，采樣頭每旋轉一周，從移動物料中截取一寬度與切割器開口相同的橫街段為一子樣，字樣通過溜槽送入制樣單元進行破碎、縮分。皮帶采樣機是皮帶入廠煤、入爐煤、礦產品等散裝物料機械自動化采制樣的設備。應用于鋼鐵、焦化、煤炭、電力、冶金、化工等行業。主要用于皮帶機上的運輸物料采集等。
工作流程
設定時間啟動，采樣頭旋轉經過物料并橫向截取物料，直接接近開關觸發，電機斷電并施加制動，采樣頭停止并保持在料溜對面位置，同時物料落入溜管。計數器計時進入下一周期。
1、主軸輸送皮帶機寬度500 800 1000 1200 1400 1600 1800 2000
2、主皮帶輸送量（t/h）> 5Kg/次
3、皮帶運行速度（m/s）1.8-4.5
4、主端面理論中心高
5、主皮帶傾角（0）15° - 20°
6、托輥直徑：φ89mm，φ108mm，φ133mm，φ159mm
7、物料種類、堆積密度、粒度、水分等：適用水份≤17%
采樣品種：散裝物料，如礦粉、原煤、精煤、焦炭、球團礦、燒結礦等。
采樣方式：往復式、旋轉式采樣。
適應皮帶寬度：各種尺寸皮帶。
采樣截面：全斷面。
采樣周期：可設定。
采樣方式：按GB475-1996標準全斷面采樣。
